Überblick
Was ist das Trockensystem?

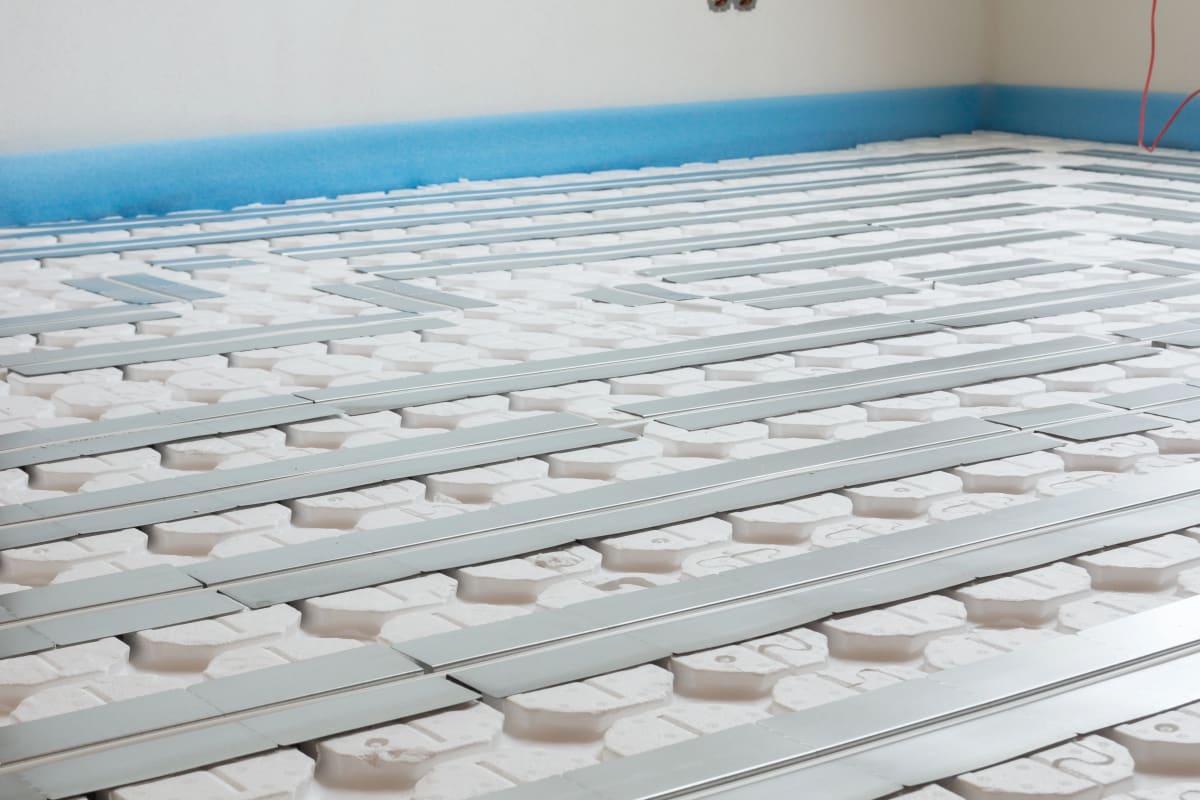

Das Trockensystem (Typ B nach DIN EN 1264) ist eine Fußbodenheizung ohne Nassestrich. Die Heizrohre werden in vorgefräste Rillen der Systemplatten eingelegt, Wärmeleitbleche verteilen die Wärme, Trockenestrichplatten bilden die Lastverteilschicht.
Aufbauhöhe
45-80 mm
Preis/m²
45-75 €
Max. Leistung
96 W/m²
Bauart
Trockenbau-System
Aufbau
Typischer Schichtaufbau
Schichtaufbau
ab 45 mmTrockenbau ohne Nassestrich
Keine Trocknungszeit, keine Feuchtigkeit: Heizrohre liegen in gefrästen Systemplatten mit Wärmeleitblechen, Trockenestrichplatten bilden die Lastverteilschicht. Sofort begehbar, ideal für Holzbalkendecken. Ab 45 mm.
Trockenestrich: Fermacell Gipsfaser ab 20 mm (kein Nassestrich)
Systemplatten: Gefräste Rillen ab 25 mm mit Wärmeleitblechen
Untergrund: Rohdecke oder Bestandsboden (variabel)
Hinweis zur Aufbauhöhe
Die angegebene Aufbauhöhe (ab 45 mm) ist inkl. Trockenestrichplatten, ohne Bodenbelag. Kein Nassestrich erforderlich – sofort begehbar und belegfertig. Die Dämmschicht darunter ist variabel.
Technische Daten
Spezifikationen nach DIN EN 1264
| Eigenschaft | Wert | Norm |
|---|---|---|
Aufbauhöhe Gesamthöhe inkl. Estrich | ab 45 mm | DIN 18560 |
Rohrdurchmesser Verfügbare Abmessungen | 14, 16 mm | DIN 4726 |
Verlegeabstände Je nach Wärmebedarf | 125, 150, 167, 250 mm | DIN EN 1264 |
Wärmeleistung Bei max. 55°C | 40-96 W/m² | DIN EN 1264-2 |
Max. Oberflächentemperatur Aufenthaltszone | max. 29°C (Aufenthaltszone) | DIN EN 1264-2 |
Aufbauhöhe
DIN 18560
Rohrdurchmesser
DIN 4726
Verlegeabstände
DIN EN 1264
Wärmeleistung
DIN EN 1264-2
Bewertung
Vorteile & Nachteile
Vorteile
- Keine Trockenzeit - sofort belegreif nach 1 Tag
- Geringe Aufbauhöhe ab 45 mm komplett
- Extrem geringes Gewicht (23-37 kg/m²)
- Ideal für Holzbalkendecken
- Schnelle Reaktionszeit (20-30 Minuten)
- Keine Baufeuchtigkeit ins Gebäude
- Ganzjährig verlegbar
Nachteile
- Geringere Wärmeleitfähigkeit als Nassestrich
- 40-60% höhere Materialkosten
- Geringere Wärmespeicherung
- Nicht alle Bodenbeläge geeignet
- Mögliche Knackgeräusche bei minderwertigen Systemen

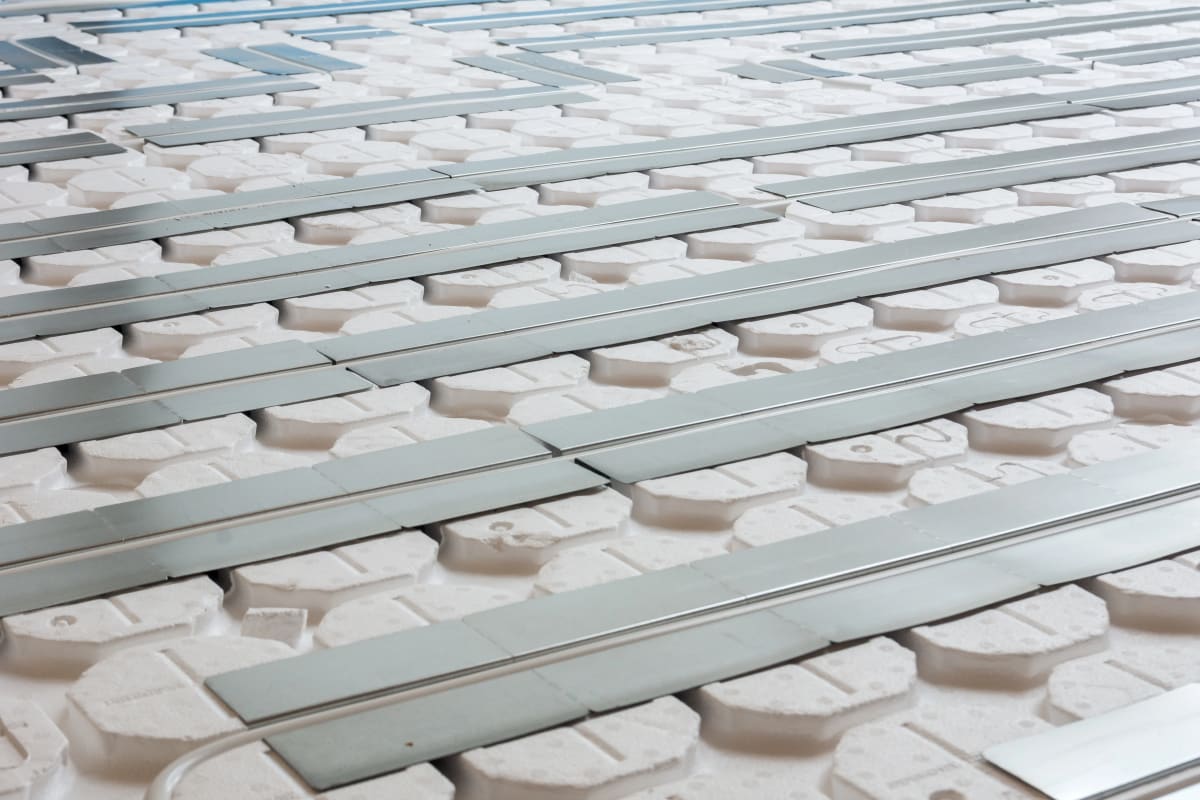

Aluminium-Wärmeleitbleche
Die Alu-Bleche leiten 133x besser als Estrich – sie verteilen die Wärme vom Rohr großflächig zur Oberfläche. Ohne diese Bleche würde das Trockensystem nicht funktionieren.
Einsatzbereiche
Eignung & Anwendung
Neubau
GeeignetSanierung
OptimalAltbau
OptimalNassraum
BedingtObergeschoss
OptimalHolzbalkendecke
OptimalGewerbe
BedingtHersteller
Marktführer & Produktsysteme
Knauf
GIFAfloor KLIMA
Fermacell
Therm25
Uponor
Siccus 14/16
TECE
TECEfloor Trockenbau
VOGEL&NOOT
FLOORTEC Trockensystem
Viega
Fonterra Trockensystem
Tragfähigkeit prüfen
Bei Holzbalkendecken Statik prüfen. Trockensystem: nur 23-37 kg/m² (vs. 120 kg/m² Nassestrich). Unebenheiten > 3 mm ausgleichen.
Dampfsperre & Randdämmung
PE-Folie (0,2 mm) überlappend verlegen, Stöße verkleben. Randdämmstreifen (8 mm) umlaufend anbringen.
Systemplatten verlegen
EPS- oder Holzfaserplatten (ab 25 mm) mit vorgefrästen Rohrrillen verlegen. Nut-Feder zusammenstecken. 50-mm-Raster für Verlegeabstände.
Wärmeleitbleche einlegen
Aluminium-Wärmeleitbleche in Rillen drücken. 200 W/(m·K) – leiten 133× besser als Estrich. Verteilen Wärme großflächig.
Rohre einlegen & Druckprobe
Heizrohre (14-17 mm) in Wärmeleitbleche clipsen. 6 bar Druckprobe, Protokoll erstellen. Keine Wartezeit – sofort weiterarbeiten.
Trockenestrich verlegen
Gipsfaserplatten (ab 20 mm, z.B. Fermacell 2E11) im Verband verlegen, min. 20 cm Fugenversatz. Verkleben + verschrauben. Sofort begehbar.
Kosten
Was kostet das Trockensystem?
Preisfaktoren
Senkt den Preis
Erhöht den Preis
Material-Set
45–75 €/m²
Reine Materialkosten (ohne Montage)
Preise variieren je nach Hersteller und Menge. Unverbindliche Richtwerte.
Experten-Hinweise
Trockenbau-Expertise
Komplett ohne Nassestrich
Keine Feuchtigkeit im Bau – perfekt für Holzbalkendecken, Dachgeschosse und feuchteempfindliche Untergründe.
Direkt begehbar
Nach dem Verlegen der Trockenestrichplatten kann der Raum sofort genutzt werden. Keine wochenlange Trocknungszeit.
Nur 25 kg/m² Gewicht
Ein Bruchteil des Gewichts von Nassestrich (100+ kg/m²). Oft die einzige Option für Altbaudecken.
Schallschutz einplanen
Trittschallwerte prüfen – je nach Anforderung ist eine zusätzliche Dämmschicht unter den Platten sinnvoll.

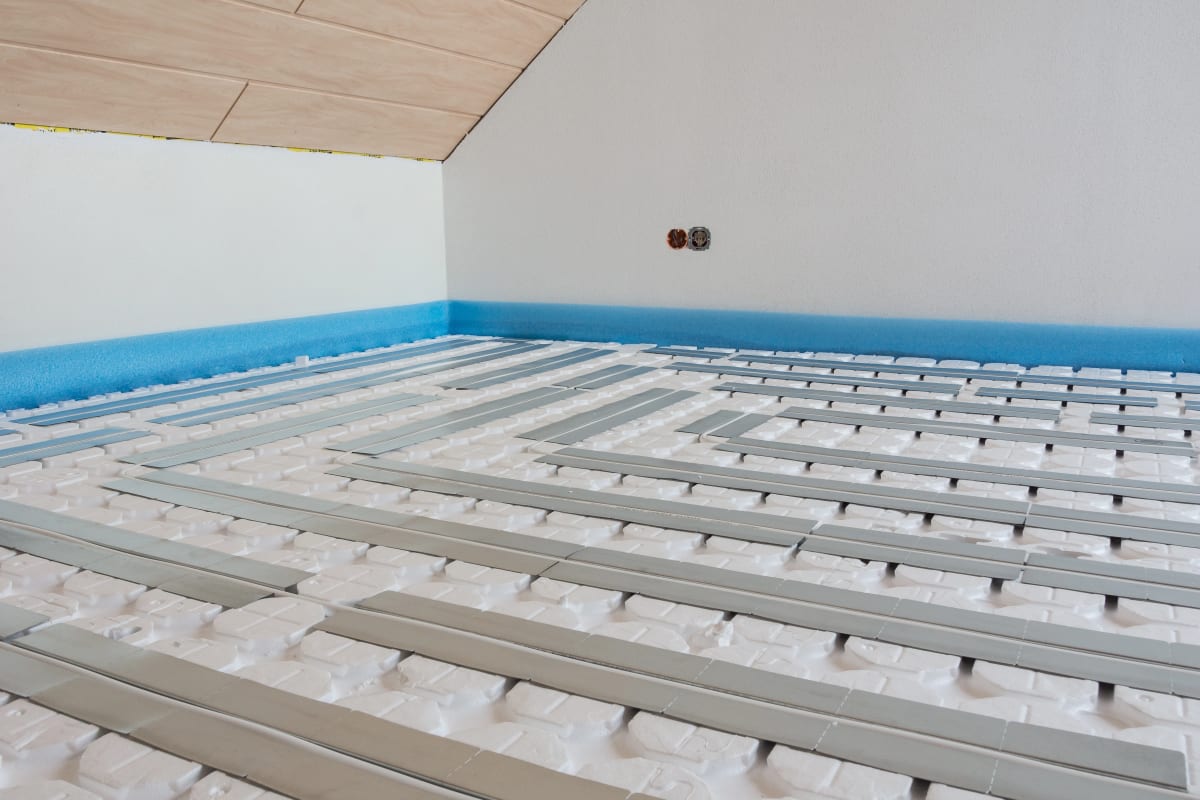

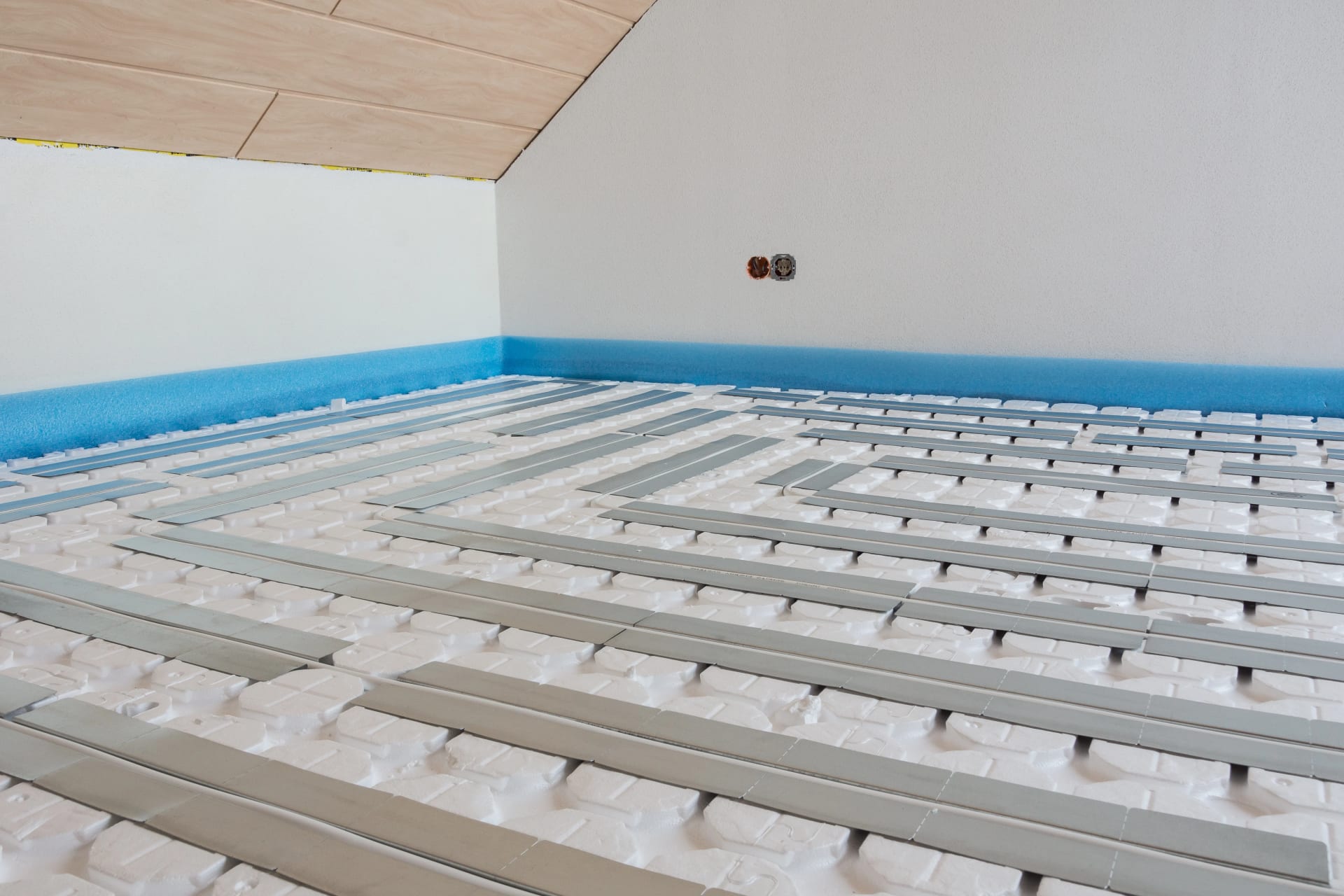

Ideal für Dachgeschoss
Das geringe Gewicht (nur 25 kg/m² statt 100+ kg/m² bei Nassestrich) macht das Trockensystem perfekt für Dachgeschosse und Holzbalkendecken – keine Statikprobleme.
FAQ
Häufig gestellte Fragen
Es wird kein Nassestrich verwendet! Die Heizrohre liegen in vorgefrästen Rillen, Wärmeleitbleche verteilen die Wärme, und Trockenestrichplatten (Fermacell, Knauf) bilden sofort die belastbare Oberfläche.
Ja, optimal! Mit nur 23-37 kg/m² (vs. 120+ kg/m² bei Nassestrich) ist es ca. 75% leichter. Wichtig: Tragfähigkeit der Decke prüfen (Standard-Holzbalken: 200 kg/m² - Trockensystem problemlos möglich).
Aluminium-Wärmeleitbleche umschließen die Heizrohre und verteilen die Wärme großflächig zur Oberfläche. Mit 200 W/(m·K) leiten sie 133x besser als Estrich. Ergebnis: bis zu 280% mehr aktive Heizfläche.
Material ca. 45-75 €/m² (Systemplatten, Bleche, Rohre, Trockenestrich). Mit Verlegung: 80-130 €/m². Teurer als Nasssysteme, aber die eingesparte Trockenzeit (4-6 Wochen) spart Bauzeit und Miete.
Alle mit Wärmewiderstand ≤ 0,15 m²K/W: Fliesen (optimal), Naturstein (dünn), Vinyl/LVT (sehr gut), Laminat (gut), Parkett (geklebt besser als schwimmend). Teppich nur wenn R ≤ 0,15.
Alternativen
Verwandte Verlegesysteme
Weitere Fußbodenheizungssysteme im Überblick

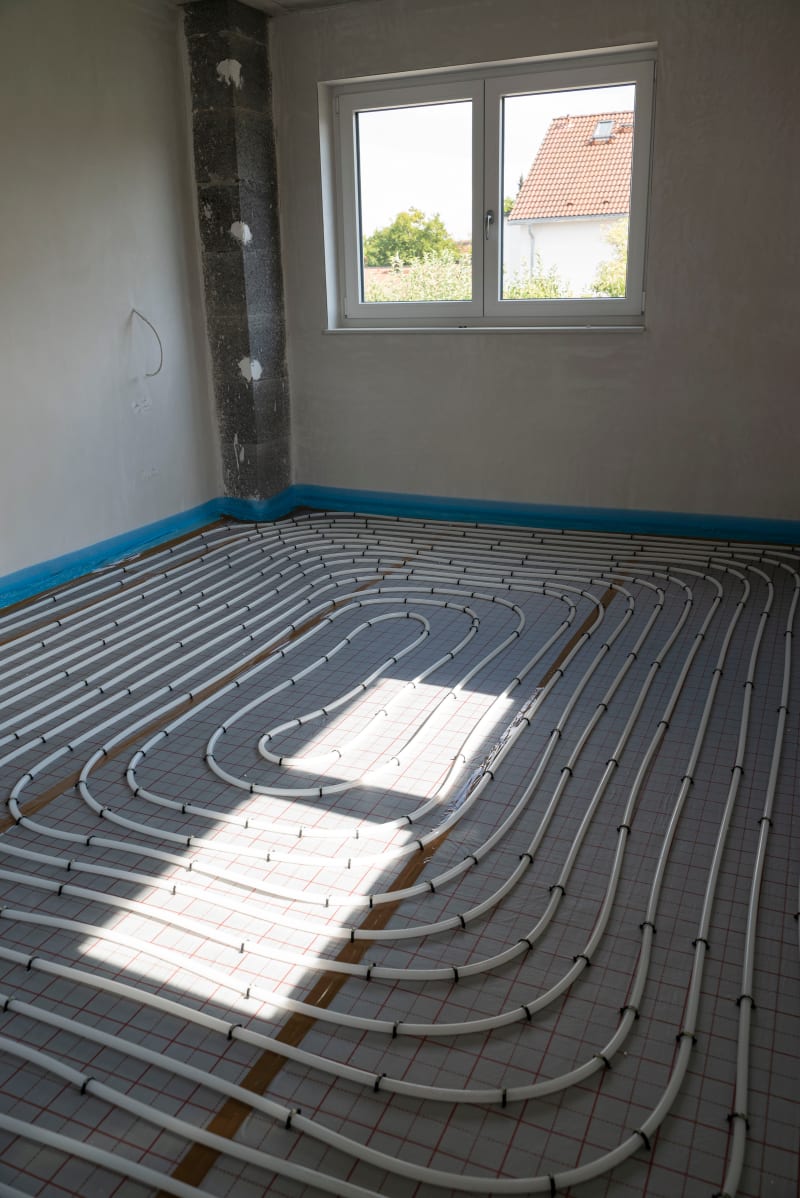

Tackersystem
