Überblick
Was ist das Noppensystem?

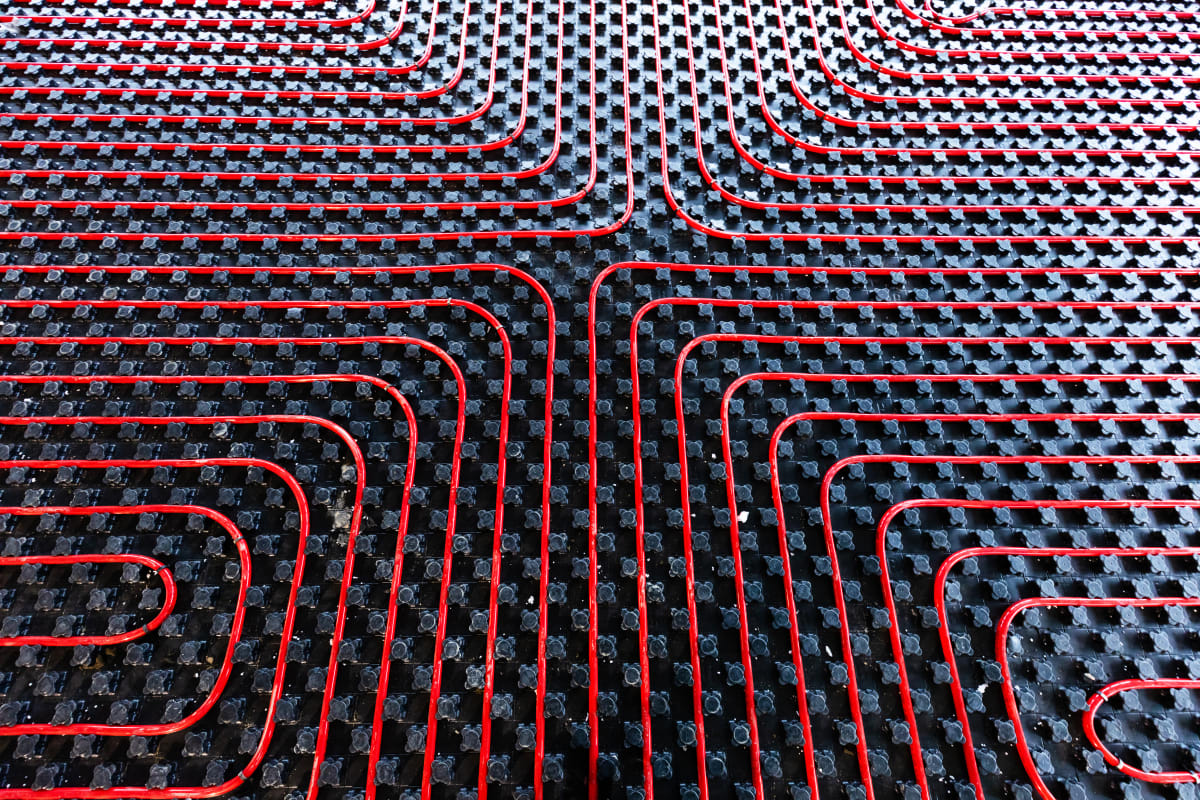

Das Noppensystem ist eine Verlegevariante für Warmwasser-Fußbodenheizungen im Nassestrichsystem. Die Heizungsrohre werden ohne Spezialwerkzeug mit dem Fuß in vordefinierte Rohrhaltenoppen aus EPS-Hartschaum eingeklickt (Druckknopf-Prinzip).
Aufbauhöhe
45-110 mm
Preis/m²
15-28 €
Max. Leistung
100 W/m²
Bauart
Nassestrich-System
Aufbau
Typischer Schichtaufbau
Schichtaufbau
ab 45 mmEstrich mit Noppenplatte
Schnelle Verlegung ohne Werkzeug: Das Heizrohr wird einfach zwischen die Noppen gedrückt und sitzt sofort fest. Weniger Estrich nötig, da das Rohr IN der Platte liegt. Ab 45 mm Aufbauhöhe.
Estrich: Lastverteilende Schicht (inkl. Estrich, ohne Belag)
Systemplatten/Dämmung: Trägerplatte für Heizrohre
Untergrund: Rohdecke oder Bestandsboden (variabel)
Hinweis zur Aufbauhöhe
Die angegebene Aufbauhöhe (ab 45 mm) ist inkl. Estrich, ohne Bodenbelag. Die Dämmschicht darunter ist variabel und richtet sich nach den baulichen Anforderungen.
Wichtig: Die Minimalwerte basieren auf modifiziertem Estrich mit 25 mm Rohrüberdeckung. Nach DIN-Norm (DIN 18560) beträgt die Mindestüberdeckung 45 mm – diese wird angewendet, wenn die baulichen Gegebenheiten es erfordern (z.B. im Neubau).
Technische Daten
Spezifikationen nach DIN EN 1264
| Eigenschaft | Wert | Norm |
|---|---|---|
Aufbauhöhe Gesamthöhe inkl. Estrich | ab 45 mm | DIN 18560 |
Rohrdurchmesser Verfügbare Abmessungen | 14, 16, 17 mm | DIN 4726 |
Verlegeabstände Je nach Wärmebedarf | 50, 100, 150, 200, 250, 300 mm | DIN EN 1264 |
Wärmeleistung Bei max. 55°C | 40-100 W/m² | DIN EN 1264-2 |
Max. Oberflächentemperatur Aufenthaltszone | max. 29°C (Aufenthaltszone) | DIN EN 1264-2 |
Aufbauhöhe
DIN 18560
Rohrdurchmesser
DIN 4726
Verlegeabstände
DIN EN 1264
Wärmeleistung
DIN EN 1264-2
Bewertung
Vorteile & Nachteile
Vorteile
- Ein-Mann-Verlegung möglich
- Keine Spezialwerkzeuge erforderlich
- Definierte Rohrabstände durch Noppen
- Rohr wird vollständig vom Estrich umschlossen
- Begehbar vor Estricheinbau
- Dichte Oberfläche ideal für Fließestrich
- Optionale integrierte Trittschalldämmung
Nachteile
- Höherer Materialpreis als Tackersystem
- Mehr Verschnitt bei Plattenware
- Rohrdurchmesser-abhängige Noppengrößen
- Noppen verringern Kontaktfläche zum Estrich
Estricheinbau
Der Fließestrich umschließt die Heizrohre vollständig und sorgt für optimale Wärmeübertragung – die Noppenplatte hält die Rohre während des Einbaus sicher in Position.
Einsatzbereiche
Eignung & Anwendung
Neubau
OptimalSanierung
GeeignetAltbau
BedingtNassraum
GeeignetObergeschoss
OptimalHolzbalkendecke
BedingtGewerbe
GeeignetKompatibilität
Kompatible Estricharten
Passende Estriche für Ihr Fußbodenheizungssystem
Zementestrich
Universell einsetzbar, robust und feuchtebeständig. Der Klassiker für Fußbodenheizung.
Calciumsulfatestrich
Optimal für FBH dank hoher Wärmeleitfähigkeit und geringer Aufbauhöhe.
Hersteller
Marktführer & Produktsysteme
Uponor
Tecto ND 11/30-2
REHAU
Varionova
Kermi
x-net C11
Purmo
noppjet
Viega
Fonterra
Buderus
Logafloor
Untergrund & Randdämmung
PE-Folie (0,2 mm) als Trennschicht auslegen, Stöße verkleben. Randdämmstreifen (8-10 mm) umlaufend montieren. Der Streifen muss über die Estrichoberkante hinausragen.
Noppenplatten verlegen
EPS-Noppenplatten (30-50 mm) von der Raumecke aus verlegen. Nut-Feder-Verbindung zusammenstecken bis sie hörbar einrastet. Nicht verkleben. Noppenhöhe passend zum Rohrdurchmesser wählen.
Heizkreisverteiler montieren
Verteiler wandnah montieren, Vorlauf/Rücklauf anschließen. Durchflussmesser einbauen, Heizkreise beschriften. Pro Kreis max. 120 m Rohrlänge einplanen.

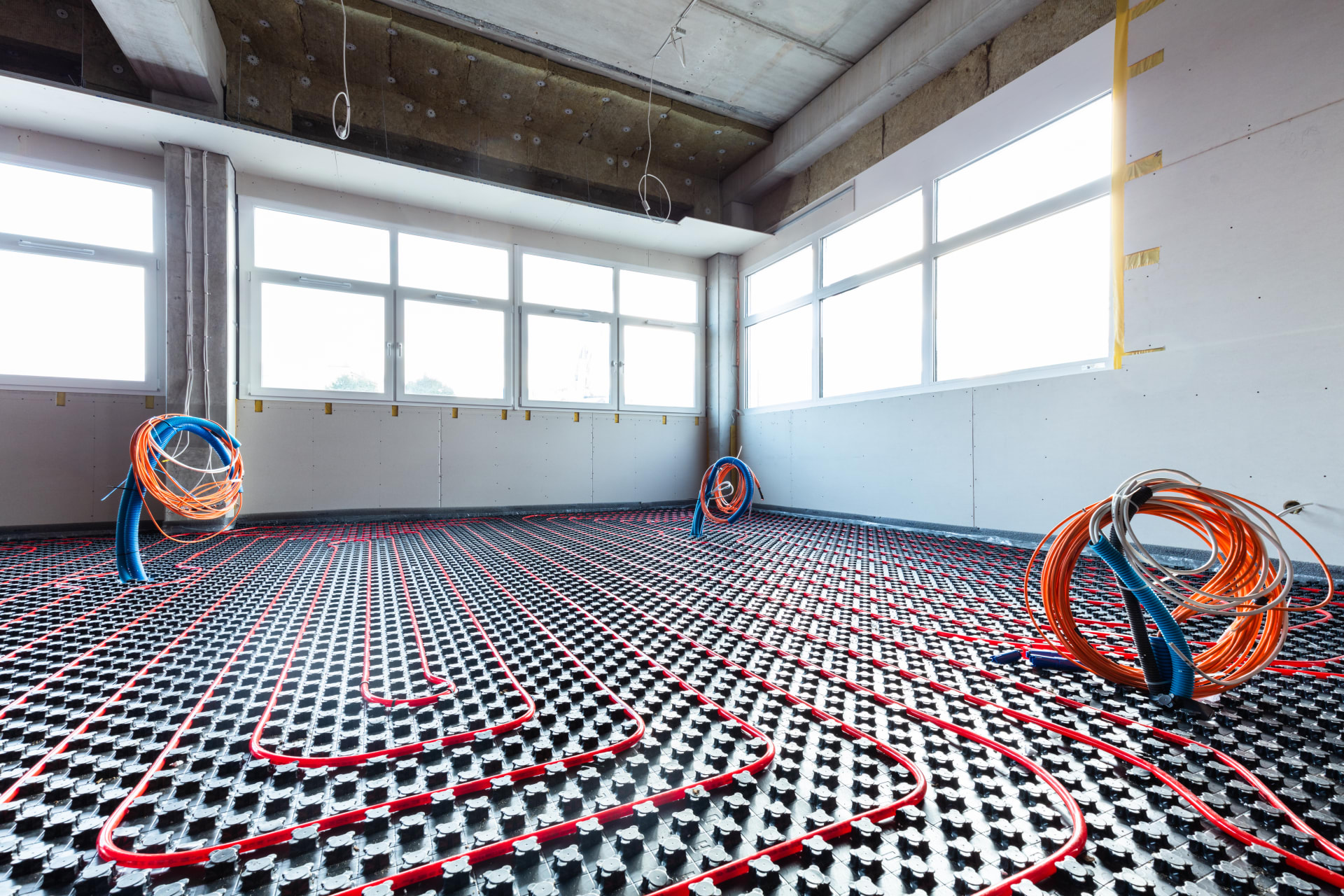

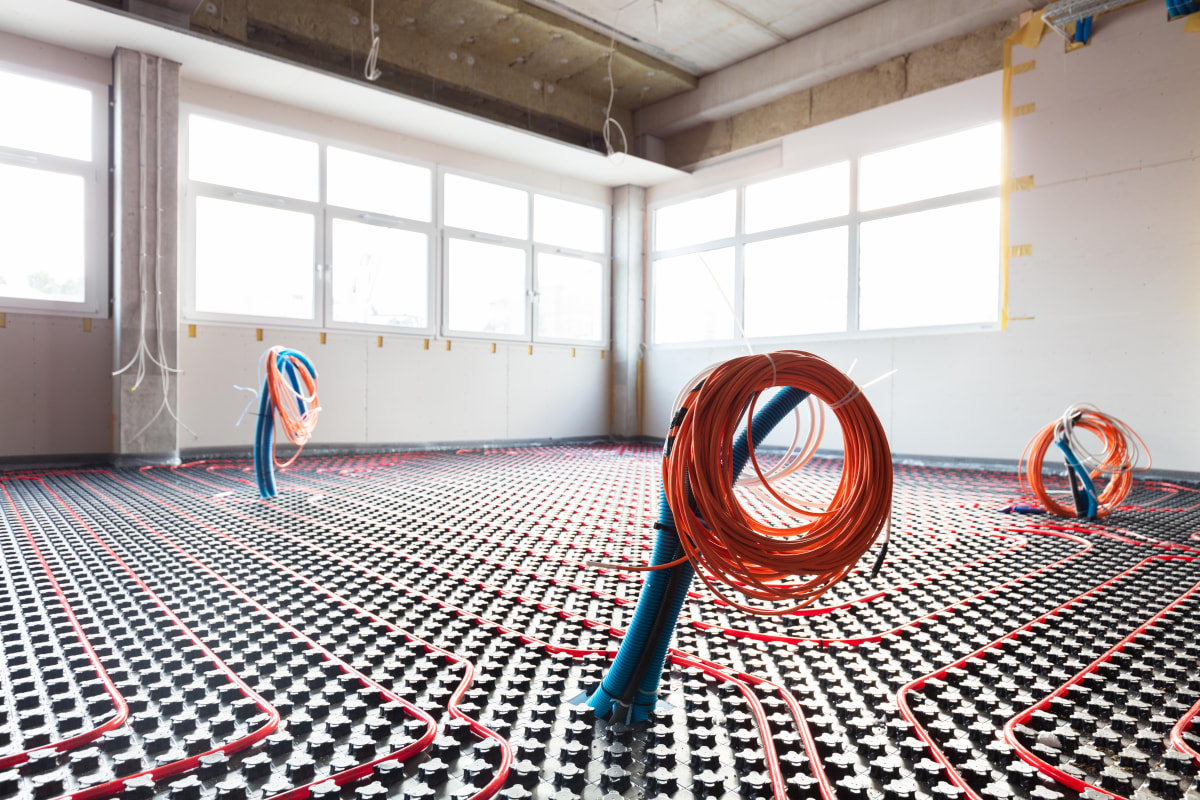

Rohre einklicken
Heizrohre (14-17 mm) mit dem Fuß in die Noppen drücken – werkzeuglos, Ein-Mann-Verlegung. Schnecken- oder Mäanderform, Verlegeabstand 10 cm (Rand/Bad), 15 cm (Aufenthalt).
Druckprobe
System mit Wasser füllen, 6 bar aufbauen, 24 h halten. Prüfprotokoll erstellen. System bleibt während Estricheinbau unter Druck.
Fließestrich einbringen
CAF oder CTF pumpen, schwabbeln für Rohrumschließung. Geschlossene Noppenoberfläche verhindert Estricheintritt – keine Folie nötig. Mindestüberdeckung 45 mm.
Kosten
Was kostet das Noppensystem?
Preisfaktoren
Senkt den Preis
Erhöht den Preis
Material-Set
15–28 €/m²
Reine Materialkosten (ohne Montage)
Preise variieren je nach Hersteller und Menge. Unverbindliche Richtwerte.
Experten-Hinweise
Praxis-Wissen für Bauherren
Verlegung ohne Werkzeug
Die Heizrohre werden zwischen die Noppen gedrückt und sitzen sofort fest – keine Tackernadeln, keine Klammern nötig.
Ab 45 mm Aufbauhöhe
Da das Rohr in der Noppenplatte liegt, wird weniger Estrich benötigt. Ideal wenn die Aufbauhöhe begrenzt ist.
Auf Dämmwerte achten
EPS-Noppenplatten mit Wärmeleitfähigkeit λ ≤ 0,035 W/(m·K) sorgen für minimale Wärmeverluste nach unten.
Nur zugelassene Platten
Systemplatten mit DIBt-Zulassung und ausreichender Druckfestigkeit für die geplante Nutzlast verwenden.
Werkzeuglose Montage
Die Heizrohre werden einfach in die vorgeformten Noppen eingedrückt – kein Werkzeug, keine Tackernadeln. Das spart Zeit und reduziert Fehlerquellen.
FAQ
Häufig gestellte Fragen
Noppenplatten ohne Dämmung kosten ca. 4-6 €/m², mit 30-2 mm Dämmung ca. 8-12 €/m². Das komplette System inkl. Rohr und Verteiler liegt bei 45-80 €/m², mit Estrich und Montage bei 60-120 €/m².
Die Noppenplatten werden überlappend ausgelegt (Folienüberstand rastet ein). Anschließend werden die Heizrohre mit dem Fuß zwischen die Noppen gedrückt - der Hinterschnitt fixiert sie automatisch. Kein Werkzeug nötig.
Das 50mm-Raster der Noppen ermöglicht Abstände von 5, 10, 15, 20, 25 und 30 cm. Bad: 10 cm (hoher Wärmebedarf), Wohnräume: 15 cm Standard, Nebenräume: 20-30 cm.
Beide ermöglichen Ein-Mann-Verlegung. Das Noppensystem ist günstiger (15-28 vs. 18-32 €/m²), hat aber festes Raster. Das Klettsystem bietet freie Verlegeabstände und einfachere Fehlerkorrektur sowie 30% Zeitersparnis.
Ideal ist Calciumsulfat-Fließestrich (CAF) - er umschließt die Noppen vollständig und hat kürzere Trockenzeit. Zementestrich (CT) ist ebenfalls geeignet. Mindestüberdeckung: 45 mm (CT) bzw. 35 mm (CAF).
Alternativen
Verwandte Verlegesysteme
Weitere Fußbodenheizungssysteme im Überblick
Tackersystem
Das Tackersystem ist eine bewährte Verlegemethode für wasserbasierte Fußbodenheizungen im Nassbausystem. Die Heizungsrohre werden mit speziellen Tacker-Heizrohrhaltern mittels eines Tackergeräts auf einer folienkaschierten Dämmschicht fixiert.

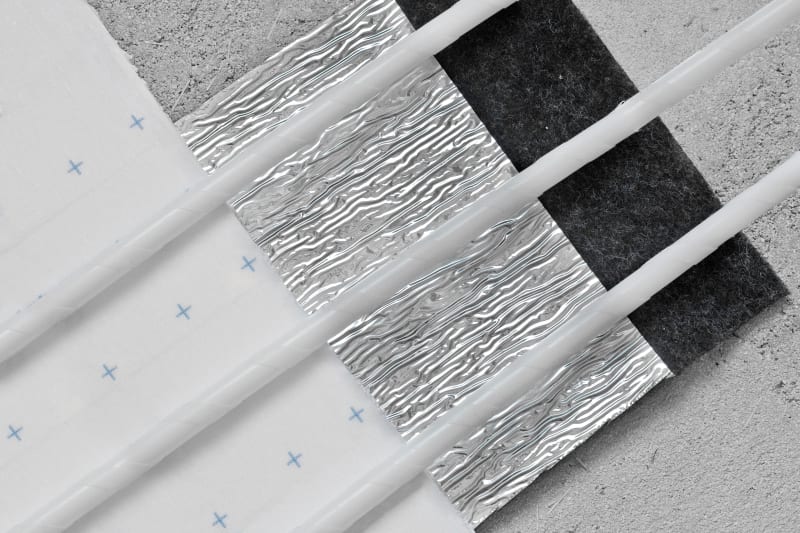

Klettsystem
