Überblick
Was ist das Dünnschichtsystem?

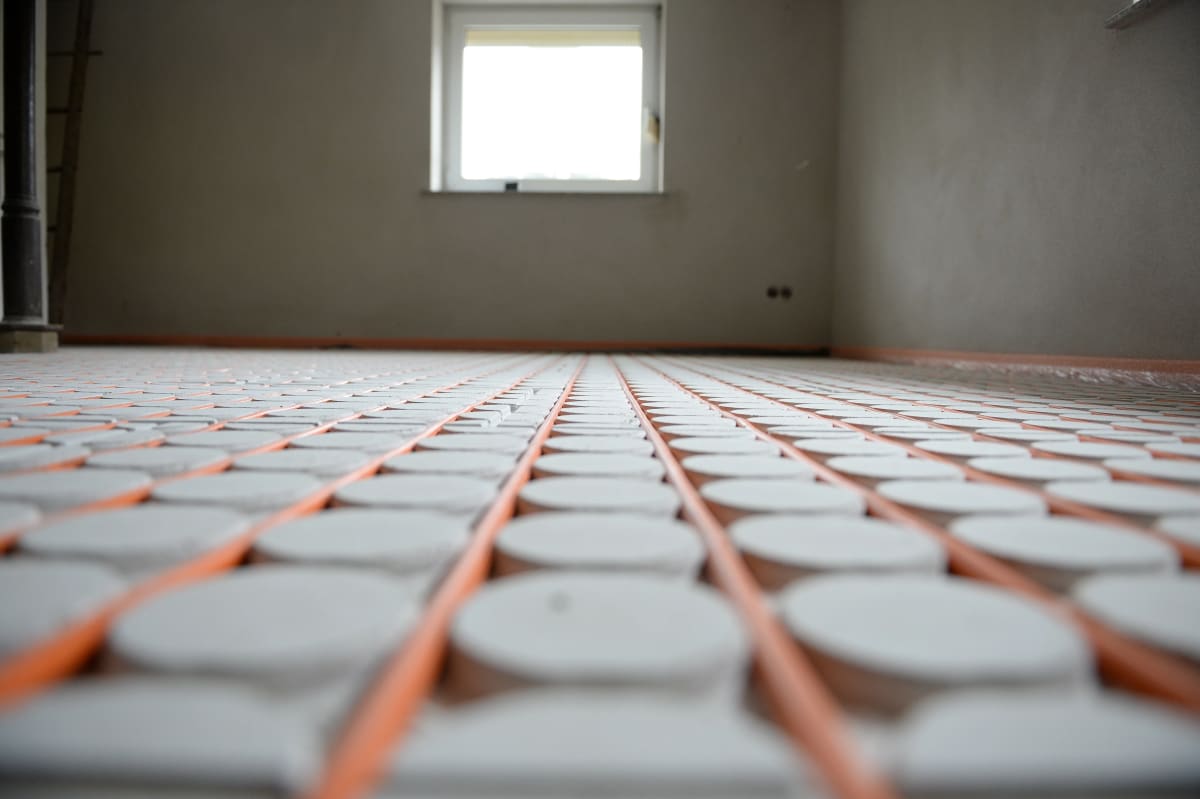

Das Dünnschichtsystem ist ein komplettes Fußbodenheizungssystem für Sanierung und Altbau mit minimaler Aufbauhöhe ab 20 mm. Es besteht aus ultra-dünnen Systemplatten, speziell angepassten Heizrohren (9,9-12 mm) und Nivellierestrich.
Aufbauhöhe
20-78 mm
Preis/m²
25-45 €
Max. Leistung
100 W/m²
Bauart
Nassestrich-System
Aufbau
Typischer Schichtaufbau
Schichtaufbau
ab 20 mmDünnschicht auf Bestand
Die schlanke Lösung für Sanierungen: Gipsfaser-Systemplatten (18 mm) werden direkt auf den Altbelag verlegt und dünn überspachtelt – kein Estrich nötig. Ab 20 mm Aufbauhöhe.
Füllmasse: Dünne Ausgleichsmasse ab 2 mm (kein Estrich!)

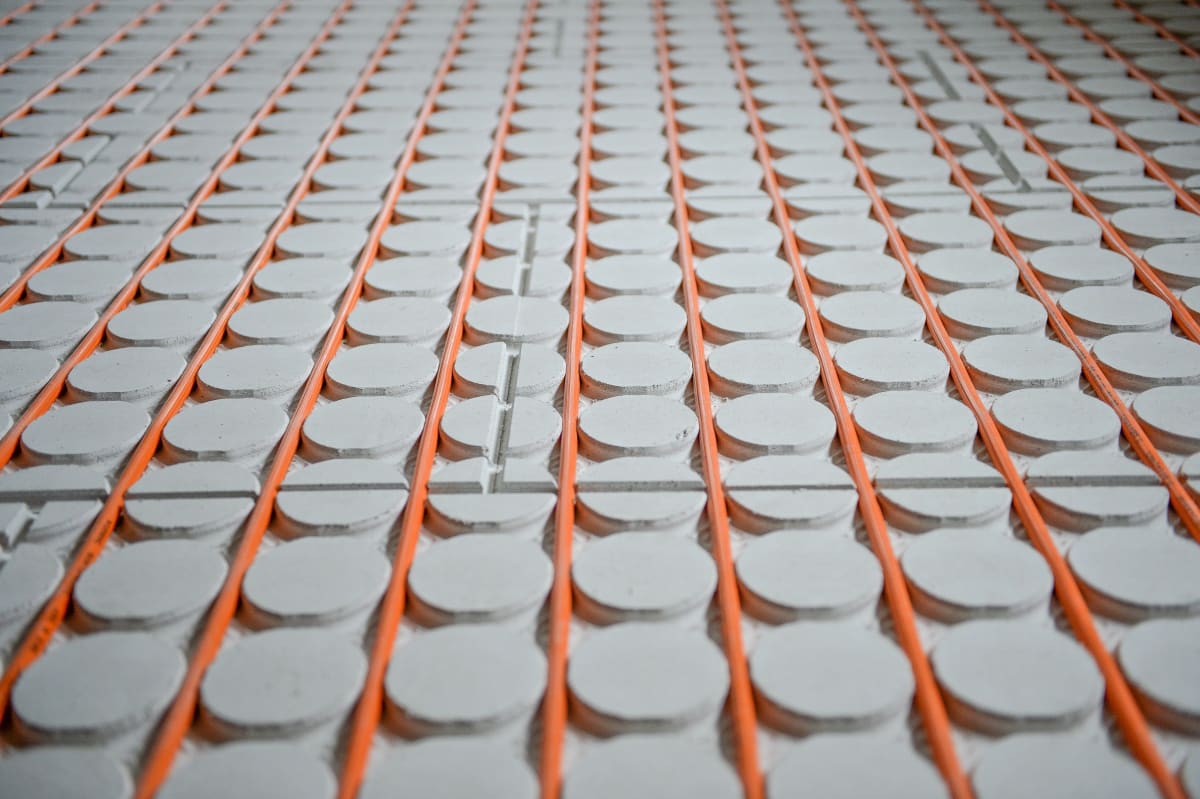

Gipsfaser-Systemplatte: 18 mm Trägerplatte mit Rohrkanälen
Untergrund: Rohdecke oder Bestandsboden (variabel)
Hinweis zur Aufbauhöhe
Die angegebene Aufbauhöhe (ab 20 mm) ist inkl. Ausgleichsmasse, ohne Bodenbelag. Das Dünnschichtsystem wird direkt auf dem Bestandsboden verlegt – ideal für Sanierungen mit minimaler Aufbauhöhe.
Technische Daten
Spezifikationen nach DIN EN 1264
| Eigenschaft | Wert | Norm |
|---|---|---|
Aufbauhöhe Gesamthöhe inkl. Estrich | ab 20 mm | DIN 18560 |
Rohrdurchmesser Verfügbare Abmessungen | 9.9, 10, 10.1, 12, 14 mm | DIN 4726 |
Verlegeabstände Je nach Wärmebedarf | 50, 75, 100, 150 mm | DIN EN 1264 |
Wärmeleistung Bei max. 55°C | 40-100 W/m² | DIN EN 1264-2 |
Max. Oberflächentemperatur Aufenthaltszone | max. 29°C (Aufenthaltszone) | DIN EN 1264-2 |
Aufbauhöhe
DIN 18560
Rohrdurchmesser
DIN 4726
Verlegeabstände
DIN EN 1264
Wärmeleistung
DIN EN 1264-2
Bewertung
Vorteile & Nachteile
Vorteile
- Minimale Aufbauhöhe ab 20 mm (nur Frässystem niedriger)
- Schnellste Reaktionszeit durch oberflächennahe Rohre
- Höhere Effizienz pro Kelvin Temperaturdifferenz
- Direkte Verlegung auf Bestand (Fliesen, Estrich, Holz)
- Kurze Bauzeit: begehbar nach 5h, belastbar nach 2 Tagen
- Geringes Gewicht (25-40 kg/m²)
Nachteile
- Kürzere Heizkreislängen durch dünne Rohre (hoher Widerstand)
- 10-30% teurer als konventionelle Systeme
- Geringere Wärmespeicherung (Nachtauskühlung)
- Teppich/Holz reduziert Leistung stark
- Herstellerspezifische Zulassung erforderlich (AbP)
Heizkreisverteiler
Der Verteiler regelt die einzelnen Heizkreise – bei Dünnschichtsystemen werden dünne, flexible Rohre (9,9-12mm) verwendet, die sich leicht in die flachen Kanäle einlegen lassen.
Einsatzbereiche
Eignung & Anwendung
Neubau
BedingtSanierung
OptimalAltbau
OptimalNassraum
OptimalObergeschoss
OptimalHolzbalkendecke
GeeignetGewerbe
BedingtHersteller
Marktführer & Produktsysteme
Uponor
Minitec
Schlüter
BEKOTEC-THERM
REHAU
RAUTHERM SPEED renova
Viega
Fonterra Reno
Wavin
Comfia Klett Renovation
Variotherm
VarioKomp (Gipsfaser-Variante)
Bestandsboden prüfen
Klopftest auf Hohlstellen, lose Fliesen nachkleben, Unebenheiten > 3 mm spachteln. Keine Demontage nötig – direkt auf Fliesen, Estrich oder PVC verlegen.

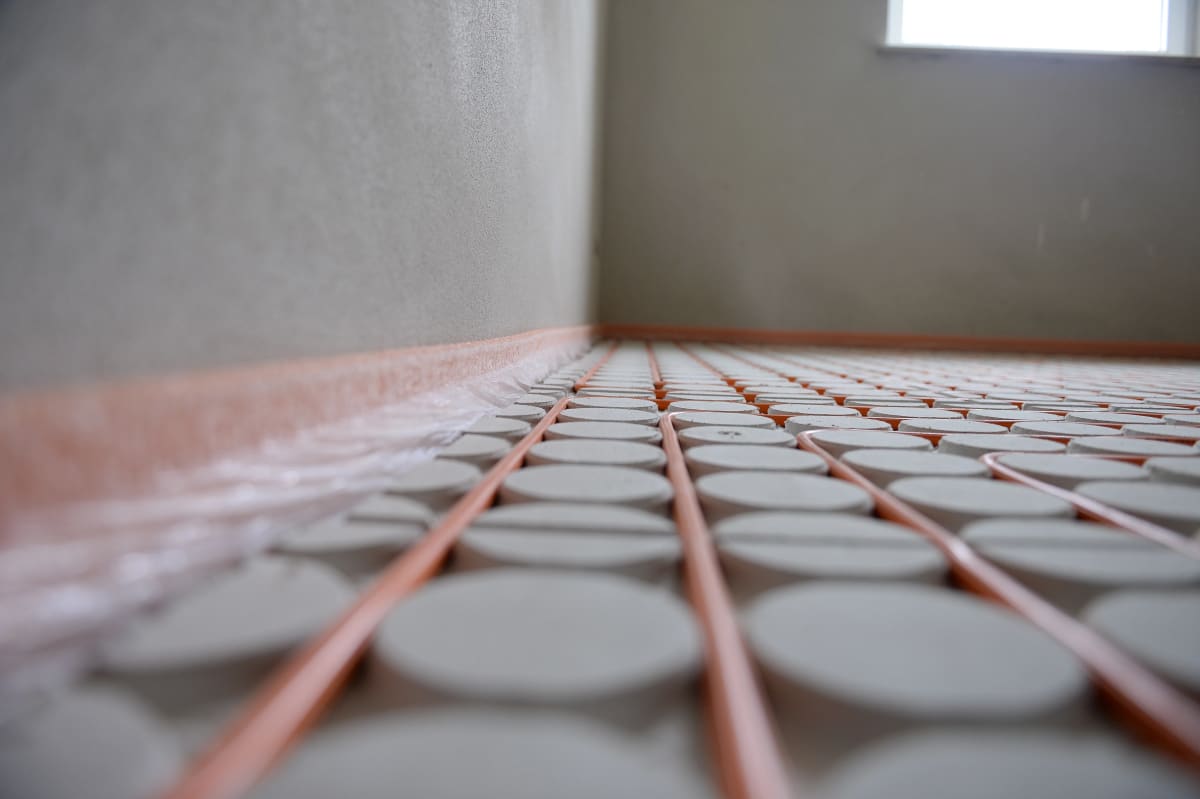

Randdämmstreifen montieren
Randdämmstreifen (8 mm) umlaufend anbringen. Bildet Schallschutz und Dehnungsfuge für die dünne Ausgleichsschicht.

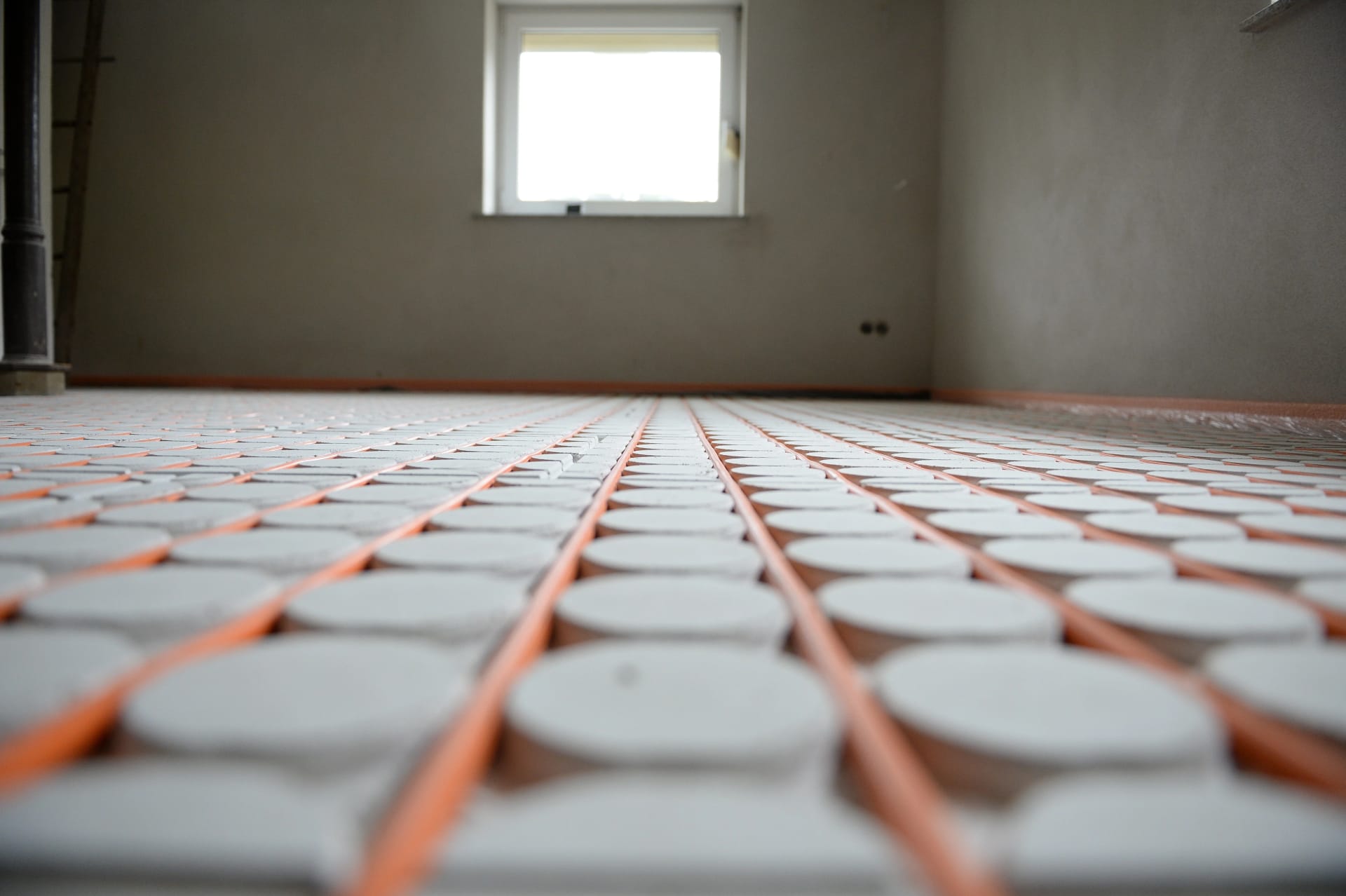

Systemplatten verlegen
Gipsfaser-Systemplatten (20 mm, z.B. Variotherm VarioKomp) auf Bestandsboden auflegen. Vorgefräste Rohrkanäle im 50-mm-Raster. Stöße dicht schließen.
Heizrohre einlegen
Dünne Heizrohre (9,9-12 mm) in die Führungskanäle einlegen – werkzeuglos. Verlegeabstände durch Plattenraster vorgegeben.
Druckprobe
System füllen, Dichtheit prüfen. Bei dünnen Rohren sorgfältig entlüften. Prüfprotokoll erstellen, Druck halten.
Füllmasse einbringen
Spezielle Ausgleichsmasse einbringen. Selbstnivellierend, nach wenigen Stunden begehbar. Gesamtaufbau ab 20 mm.
Kosten
Was kostet das Dünnschichtsystem?
Preisfaktoren
Senkt den Preis
Erhöht den Preis
Material-Set
25–45 €/m²
Reine Materialkosten (ohne Montage)
Preise variieren je nach Hersteller und Menge. Unverbindliche Richtwerte.
Experten-Hinweise
Spezialist für Sanierung
Ab 20 mm Aufbauhöhe
Die schlanke Lösung wenn jeder Millimeter zählt. Türen, Anschlüsse und Übergänge bleiben oft erhalten.
Direkt auf den Altboden
Verlegung auf vorhandenen Fliesen, altem Estrich oder Holzdielen – ohne aufwändigen Ausbau des Bestands.
Kurze Aufheizzeiten
Die geringe Masse bedeutet schnelle Reaktion. Ideal für Räume, die nicht durchgehend genutzt werden.
Untergrund muss tragen
Der bestehende Boden muss tragfähig und rissfrei sein. Bei Unsicherheit einen Fachmann hinzuziehen.
Nur 2-3mm Ausgleichsmasse
Die Noppenstruktur der Platten sorgt für optimalen Verbund mit der dünnen Ausgleichsmasse – keine dicken Estrichschichten nötig, ideal für Sanierung mit geringer Aufbauhöhe.
FAQ
Häufig gestellte Fragen
Die minimale Aufbauhöhe beträgt ab 20 mm (z.B. Uponor Minitec, Schlüter BEKOTEC-THERM). Standard liegt bei 20-35 mm. Wichtig: Diese Systeme benötigen ein AbP (bauaufsichtliches Prüfzeugnis) des Herstellers.
Ja! Dünnschichtsysteme haben sogar eine höhere Effizienz pro Kelvin, da die Rohre extrem nah unter der Oberfläche liegen. Mit Fliesen sind bis 100 W/m² möglich. Einschränkung: kürzere Heizkreise wegen hohem hydraulischen Widerstand.
Ja! Die selbstklebenden Noppenfolien werden direkt auf intakten Fliesen verlegt. Die Perforationen ermöglichen den Verbund zwischen Fließspachtel und Untergrund. Keine Demontage des alten Belags nötig.
Material ca. 25-45 €/m², mit Montage 55-90 €/m². Nachrüstung Altbau komplett: 60-130 €/m². Trotz höherer Kosten lohnt es sich: keine Türkürzung, keine Treppenanpassung, schnelle Bauzeit.
Fräsen: 0 mm Aufbau, günstiger (30-95 €/m²), aber nur bei stabilem Estrich ab 35 mm. Dünnschicht: ab 20 mm Aufbau, flexibler bei Untergrund-Problemen, schnellere Reaktionszeit. Bei dünnem oder beschädigtem Estrich ist Dünnschicht die sichere Wahl.
Alternativen
Verwandte Verlegesysteme
Weitere Fußbodenheizungssysteme im Überblick
Tackersystem
Das Tackersystem ist eine bewährte Verlegemethode für wasserbasierte Fußbodenheizungen im Nassbausystem. Die Heizungsrohre werden mit speziellen Tacker-Heizrohrhaltern mittels eines Tackergeräts auf einer folienkaschierten Dämmschicht fixiert.
Noppensystem
Das Noppensystem ist eine Verlegevariante für Warmwasser-Fußbodenheizungen im Nassestrichsystem. Die Heizungsrohre werden ohne Spezialwerkzeug mit dem Fuß in vordefinierte Rohrhaltenoppen aus EPS-Hartschaum eingeklickt (Druckknopf-Prinzip).
Klettsystem
Das Klettsystem ist ein Premium-Nassbausystem für Fußbodenheizungen. Die Heizrohre mit Klettummantelung werden durch einfaches Aufdrücken auf EPS-Dämmplatten mit Velouroberfläche befestigt - werkzeuglos, schnell und korrigierbar.
Trockensystem
Das Trockensystem (Typ B nach DIN EN 1264) ist eine Fußbodenheizung ohne Nassestrich. Die Heizrohre werden in vorgefräste Rillen der Systemplatten eingelegt, Wärmeleitbleche verteilen die Wärme, Trockenestrichplatten bilden die Lastverteilschicht.

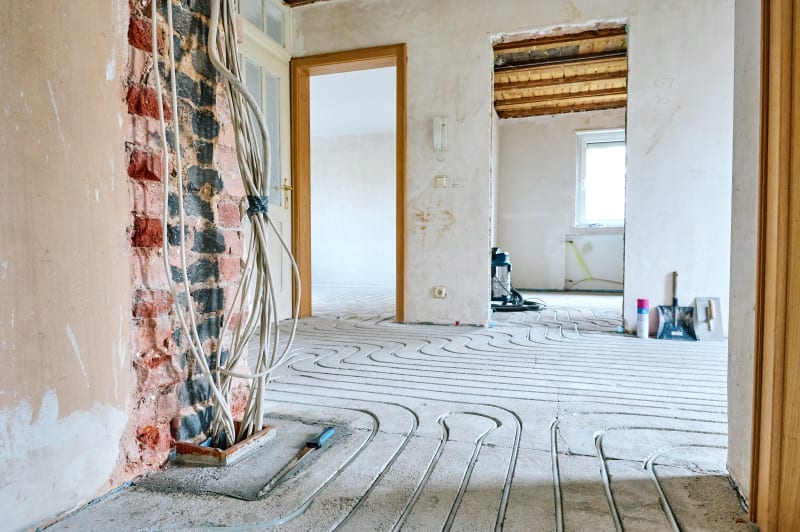

Frässystem
